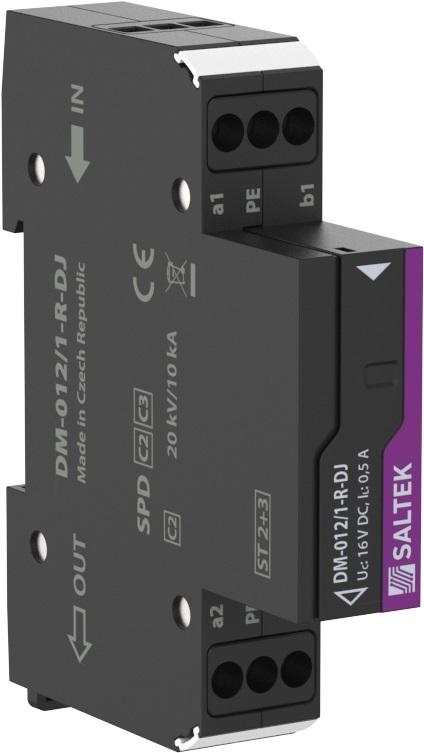

DM-012/1-R-DJ - dvoustupňová přepěťová ochrana

Popis
Dotaz k produktu

Dvoustupňová přepěťová ochrana dvoužilových signálových linek, instalace těsně před chráněné zařízení, 12 V DC, max. 0,5 A, vazební impedance (R – odpor), k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím, proti podélnému přepětí (žíla–ochranná zem) hrubá přepěťová ochrana, proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana.

Typ SPD	D1, C1, C2, C3, B2
Umístění SPD	ST 2+3
Montáž	lišta DIN 35
Jmenovité napětí	12 V DC
Nejvyšší trvalé provozní napětí	11 V AC
Nejvyšší trvalé provozní napětí DC	16 V DC
Jmenovitý zatěžovací proud při 25°C	0,50 A
Mezní frekvence žíla-žíla	2,00 MHz
Sériový odpor na žílu	1 ?
D1 celkový výbojový proud (10/350 µs) žíly-PE	1,00 kA
C1 ochranná hladina napětí mód žíla-žíla	30,00 V
C1 zkušební napětí mód žíla-žíla	4,00 kV
C1 ochranná hladina napětí mód žíla-PE	30,00 V
C1 zkušební napětí mód žíla-PE	4,00 kV
B2 ochranná hladina napětí mód žíla-žíla	25,00 V
B2 zkušební napětí mód žíla-žíla	1,00 kV
B2 ochranná hladina napětí mód žíla-PE	25,00 V
B2 zkušební napětí mód žíla-PE	1,00 kV
C2 jmenovitý výbojový proud (8/20 µs) na žílu	10,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE	20,00 kA
C2 ochranná hladina napětí mód žíla-PE při In	35 V
C2 ochranná hladina napětí mód žíla-žíla při In	35 V
C2 Zkušební napětí mód žíla-PE	20,00 kV
C2 Zkušební napětí mód žíla-žíla	20,00 kV
C3 jmenovitý rázový proud (10/1000 µs) žíla-PE	10,00 A
C3 jmenovitý rázový proud (10/1000 µs) na žílu	10,00 A
C3 ochranná hladina napětí mód žíla-PE při 1kV/µs	25 V
C3 ochranná hladina napětí mód žíla-žíla při 1kV/µs	25 V
Doba odezvy žíla-žíla	1 ns
Doba odezvy žíla-PE	1 ns
Připojení (vstup - výstup)	svorky - svorky
Průřez připojovaných vodičů pevný (max)	4,00 mm2
Průřez připojovaných vodičů slaněný (max)	4,00 mm2
Stupeň krytí	IP 20
