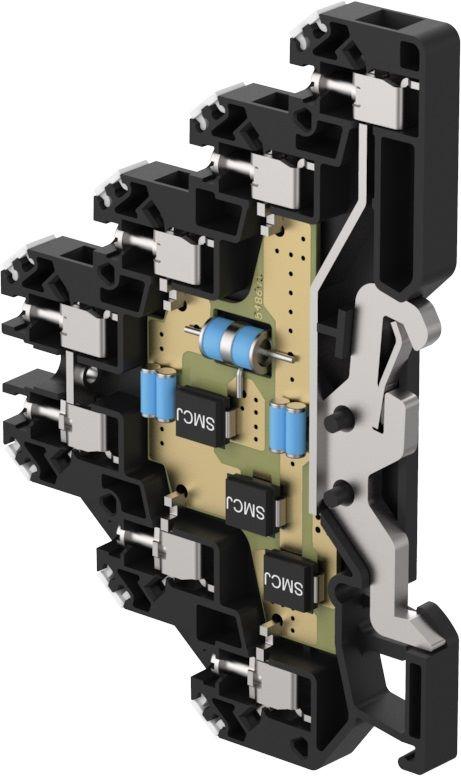

DM-024/1-RS - dvoustupňová přepěťová ochrana

Popis
Dotaz k produktu

Dvoustupňová přepěťová ochrana dvoužilových signálových linek, instalace těsně před chráněné zařízení, 24 V DC, max. 0,5 A, vazební impedance – odpor, šroubové svorky, k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím, proti podélnému přepětí (žíla–ochranná zem) a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana.

Typ SPD	C2, C3
Umístění SPD	ST 2+3
Montáž	lišta DIN 35
Jmenovité napětí	24 V DC
Nejvyšší trvalé provozní napětí	25 V AC
Nejvyšší trvalé provozní napětí DC	36 V DC
Jmenovitý zatěžovací proud při 25°C	0,50 A
Mezní frekvence žíla-žíla	4,00 MHz
Sériový odpor na žílu	1,6 ?
D1 impulsní výbojový proud (10/350 µs) žílu	0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE	1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu	5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE	10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In	65 V
C2 ochranná hladina napětí mód žíla-žíla při In	50 V
C3 ochranná hladina napětí mód žíla-PE při 1kV/µs	45 V
C3 ochranná hladina napětí mód žíla-žíla při 1kV/µs	45 V
Doba odezvy žíla-žíla	1 ns
Doba odezvy žíla-PE	1 ns
Připojení (vstup - výstup)	svorky - svorky
Průřez připojovaných vodičů pevný (max)	4,00 mm2
Průřez připojovaných vodičů slaněný (max)	2,5 mm2
Stupeň krytí	IP 20
