HPSG3-12V3A-C - zálohovaný zdroj v boxu, cert. G3

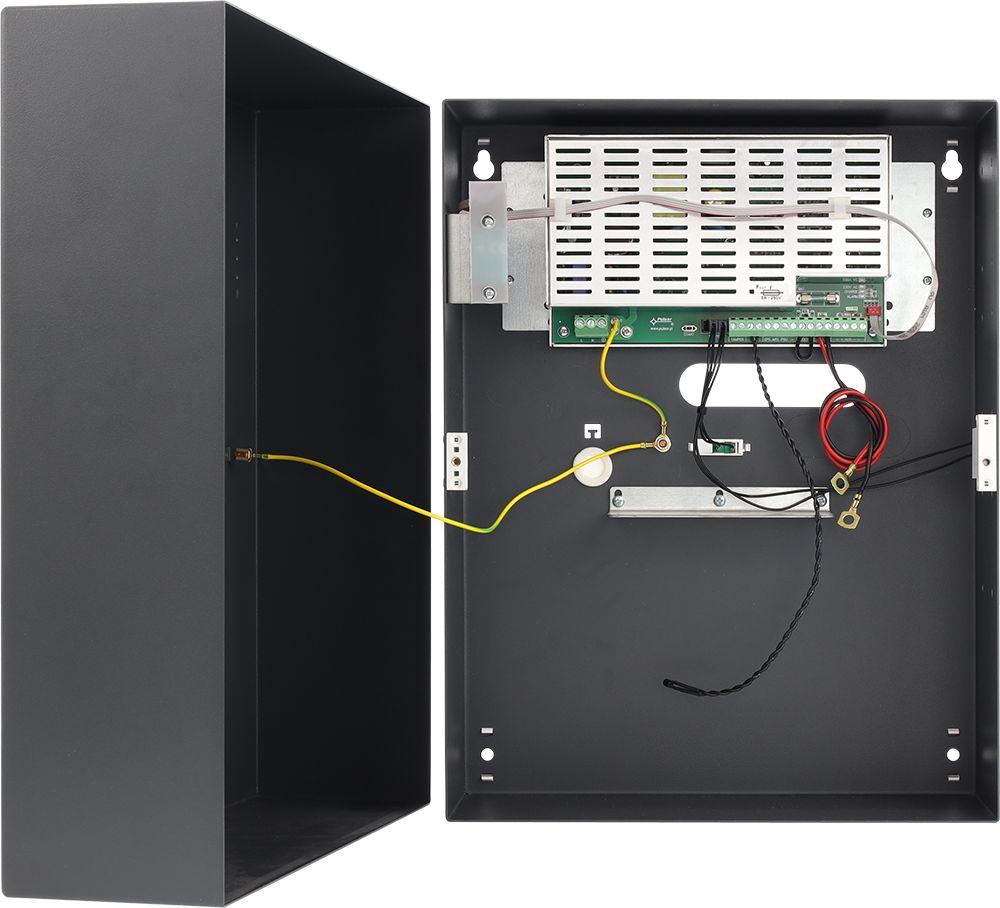

Pomocný spínaný zdroj v plechovém boxu s LED signalizací, určený pro instalace do poplachových systémů se stupněm zabezpečení 2 a 3. LED zobrazují aktuální stav pomocného zdroje. Zdroj je v provedení AC/DC měniče, který se vyznačuje vysokou provozní odolností, vysokou účinností a minimálním ohřevem. Modul vyhodnocuje poruchu AC, AUX a akumulátoru a tyto stavy jsou signalizovány pomocí výstupních relé. Pro splnění bezpečnostní kategorie je potřeba vznik poruchy přenášet do systému. Výstupní proud AUX a dobíjecí proud akumulátoru je potřeba volit tak, aby byla splněna příslušná bezpečnostní norma z hlediska doby zálohování a doby dobíjení akumulátoru.

Typ modulu	zdroj v boxu
Napájení	230 VAC
Typ zdroje	spínaný
Výstupní napětí	13,8 VDC
Nastavitelné výstupní napětí	ano
Max. proudový odběr z AUX výstupu	3 A
Dobíjecí proud záložního akumulátoru	0,8 A
Doporučený záložní akumulátor	max. 18 Ah
Optická signalizace	ano
Výstup Porucha	AC, ACCU, AUX
Typ výstupu	OC, tranzistor
Ventilace	pasivní
Ochrana AUX výstupu	zkrat, přetížení
Ochrana akumulátoru	vybití pod 9,5 V, přepólování
Tamper krytu	ano
Max. proud	stupeň zabezpečení 1, 2 - AUX 1,39 A + 0,8 A dobíjení akumulátoru
Max. proud	stupeň zabezpečení 3 - AUX 0,54 A + 0,8 A dobíjení akumulátoru
Provedení	plechový box
Barva	černá
