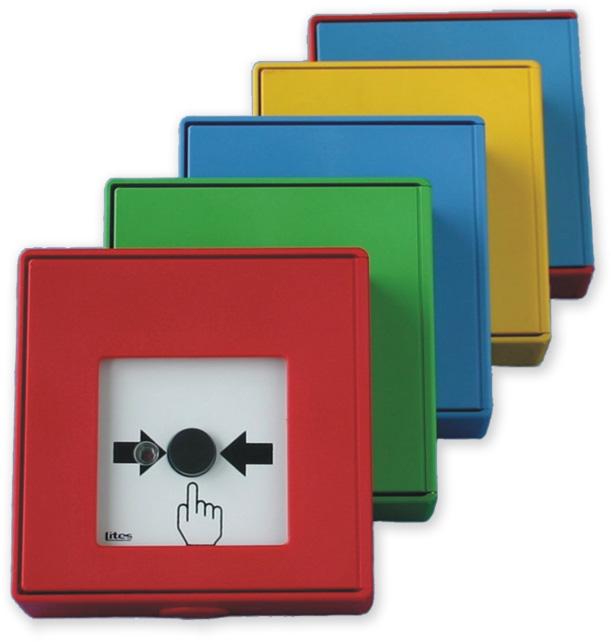

MHA 902 čer/mod - Tlačítkový hlásič speciální 1 LED, spínací kontakt s aretací

Tlačítko univerzální MHA 902 obsahuje jednu rudou LED (není označena) a přepínací kontakt. Na požadavek zákazníka lze doplnit libovolný nápis dle individuální cenové kalkulace. Svorky 1 a 2 jsou propojeny. Na svorky 1, 2 a 3 je připojena D1, červená LED (bez označení na panelu), + pól napětí je na svorkách 1, 2. Na svorky 4, 5 a 6 je připojen přepínací jazýčkový kontakt, ovládaný magnetem tlačítka. V klidovém stavu (nestisknuté tlačítko) jsou propojeny svorky 5 a 6, v sepnutém stavu (stisknuté tlačítko) jsou propojeny svorky 4 a 5. Svorkovnice má 6 svorek, svorky jsou označeny čísly. Rezistor pro LED lze zapájet na pájecí špičky namísto zkratovací propojky.
