MHS 513 - Tablo signalizační k MHU 113

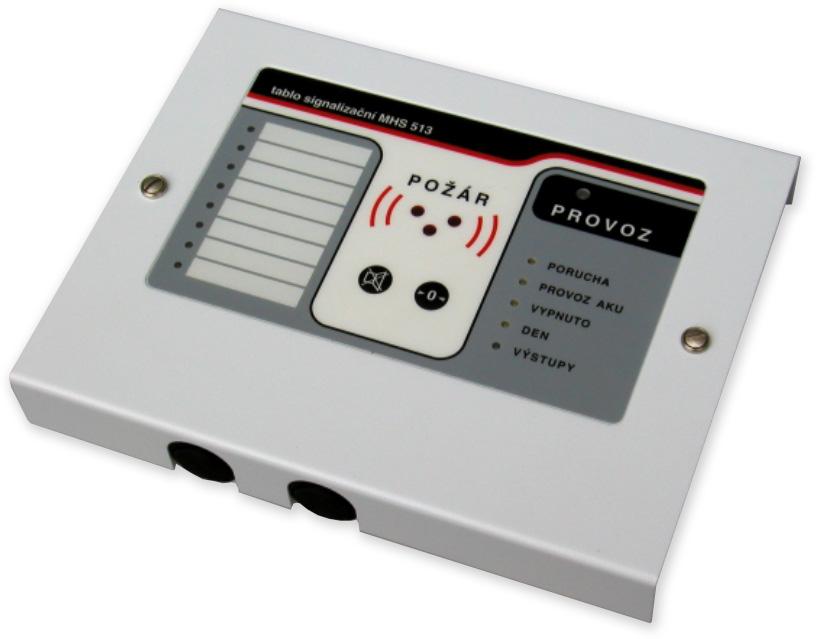

Tablo se skládá z plechové skříňky, v níž je umístěna deska plošného spoje s veškerou elektronikou, signalizačními prvky, ovládacími tlačítky a svorkami. Ve víku jsou otvory pro signalizační a ovládací prvky a jejich popisy a okénko pro papírový štítek, na který je možné popsat jednotlivé smyčky. Tablo vyhodnocuje informace získané po komunikačním sériovém kanálu RS 485. Získané informace převádí na odpovídající akustickou a optickou signalizaci (LED). Pro každou smyčku umožňuje signalizovat poplach, poruchu a vypnutí, souhrnně pak úsekový a všeobecný poplach, poruchu, vypnutí, provoz na náhradní zdroj, režim den apod. Z tabla je možné rovněž provést kvitaci poplachu a nulování ústředny. Ke každé ústředně je možné připojit maximálně dvě tabla. Tablo splňuje mj. požadavky norem ČSN 34 2710, ČSN 73 0875 a ČSN EN 54-2.
