MHY 918/R - Jednotka výstupů s izolátorem - 8xREL, v krabici

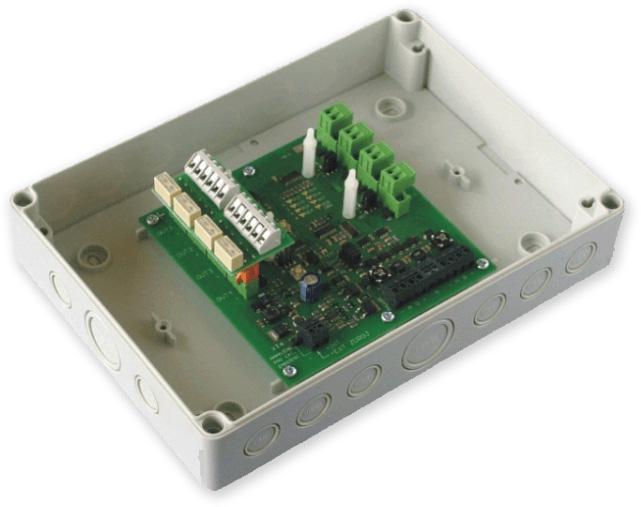

Výstupy jsou typu otevřený kolektor a jsou určené pro přímé ovládání externích zařízení (např. siréna, maják) nebo pro ovládání přídavných relé. Pro menší spínané výkony je možno na každý pár otevřených kolektorů osadit modul 6XK 199 722 se dvěma relé nebo použít samostatné relé umístěné u ovládaného zařízení. U jednotlivých výstupů typu otevřený kolektor je možné nastavit hlídání zkratu a přerušení. Jednotka výstupů obsahuje 8 výstupů. Sedm výstupů je uživatelských, osmý slouží jako výstup systémové poruchy, který je v klidu aktivovaný. Tento výstup nelze uživatelsky nastavit. Ve speciálním nastavení ústředny Výstup stavu umožňuje Jednotka výstupů automatickou aktivaci výstupů v závislosti na aktuálním stavu ústředny. Jednotka výstupů je vybavena zkratovým izolátorem linky RS 485. Jednotka výstupů je deska elektroniky se svorkovnicemi umístěná v plastové krabici s víkem, s předlisovanými otvory určenými pro montáž kabelových průchodek. Jednotka výstupů se dodává ve dvou variantách lišících se osazením výstupů: Výstupy typu otevřený kolektor a výstupy s moduly relé lze podle potřeby kombinovat. Jednotku výstupů a připojená ovládaná zařízení je možno napájet: Zatížitelnost každého výstupu je 0,3 A s tím, že součet proudů všech výstupů je max. 0,5 A při napájení z ústředny a max. 2 A při napájení z externího zdroje. Jednotka výstupů a ovládaná zařízení mohou být napájeny z ústředny, z externího zdroje, případně může mít ovládané zařízení svůj vlastní zdroj. Jsou možné tyto kombinace: MHY 918/K - 8 výstupních konektorů CF 5,08/2 pro využití výstupů jako otevřený kolektor (použití např. jako jednotka hlídaných sirénových výstupů). MHY 918/R - 4 moduly 6XK 199 722 se dvěma relé pro využití výstupů jako přepínací bezpotenciálový kontakt (použití např. jako přímá náhrada reléové skříně MHY 907). z připojené ústředny z externího zálohovaného zdroje – nutno použít v případě, kdy jsou z Jednotky výstupů napájeny externí ovládaná zařízení a úbytek na napájecím vedení je větší než připouští technické parametry, nebo je odběr celkové zátěže větší než 0,5 A. Jednotka výstupů a ovládaná zařízení jsou napájeny z ústředny Jednotka výstupů je napájena z ústředny a ovládaná zařízení z externího zdroje Jednotka výstupů a ovládaná zařízení jsou napájena z externího zdroje Jednotka výstupů je napájena z ústředny a ovládané zařízení má vlastní zdroj Jednotka výstupů je napájena z ústředny a ovládané zařízení je ovládáno pomocným relé
