OXE InspCam Compact 40 Pan Tilt 50 mm head 360 MultiCam Control Box - profesionální otočná inspekční kamera

OXE InspCam Compact 40 Pan Tilt 50 mm head 360 MultiCam Control Box

Profesionální inspekční systém je určen pro detailní kontrolu potrubí o průměru 60–450 mm. Odolná kamerová hlava o průměru 50 mm nabízí otáčení o 360°, náklon o 180°, manuální ostření a široký zorný úhel 120°. Obrazový snímač s rozlišením 1,3 Mpx AHD společně se čtyřmi výkonnými LED diodami zajišťuje přehledný obraz i ve špatně osvětlených prostorách. Konstrukce z nerezové oceli, safírové sklo objektivu a vodotěsnost IP68 do tlaku 10 bar umožňují použití v náročných podmínkách.

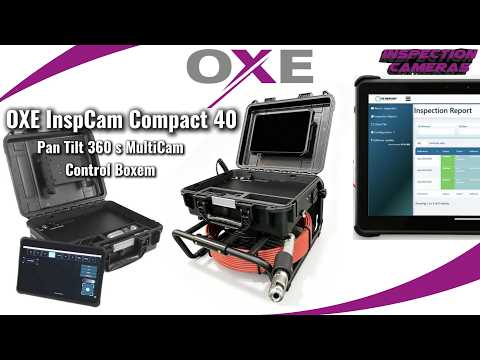

Kamerová hlava je připojena k navijáku s 40m flexibilním kabelem a integrovaným počítadlem odvinutých metrů. Ovládání systému, sledování obrazu i pořizování fotografií a videí zajišťuje MultiCam Control Box s odolným 10,1" tabletem R7. Součástí je také software ITS Report s doživotní licencí, který umožňuje správu získaných dat, vytváření inspekčních zpráv podle normy EN 13508-2 a jejich export do formátu PDF.

Řídicí jednotku OXE MultiCam Control Box s odolným Android tabletem si můžete prohlédnout a zakoupit také jako samostatný produkt.

Hlavní funkce

• 50mm kamerová hlava s otáčením o 360° a náklonem o 180°
• Manuální ostření pro přizpůsobení obrazu kontrolovanému prostoru
• Obrazový snímač 1/3" CMOS s rozlišením 1,3 Mpx AHD
• Široký zorný úhel 120°
• Vodotěsnost IP68 a odolnost vůči tlaku až 10 bar
• Čtyři výkonné bílé LED diody
• Kontrola potrubí o průměru 60–450 mm
• 40m flexibilní kabel o průměru 7 mm
• Integrované počítadlo odvinutých metrů
• Odolný 10,1" tablet R7 se systémem Android 13
• Pořizování fotografií ve formátu JPEG a videí ve formátu MP4
• Připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE
• Výdrž řídicí jednotky i tabletu přibližně 7 hodin
• Software ITS Report s doživotní licencí
• Tvorba inspekčních zpráv podle normy EN 13508-2
• Export vytvořených inspekčních zpráv do formátu PDF
• Ovládání tabletu v pracovních rukavicích
• Kamerová hlava z nerezové oceli se safírovým sklem

Přesná kontrola potrubí s otočnou kamerovou hlavou

Kamerová hlava o průměru 50 mm umožňuje plynulé otáčení o 360° a náklon v rozsahu 180°, díky čemuž lze podrobně prohlédnout stěny, spoje i obtížně dostupné části potrubí. Technik může během inspekce pohodlně měnit směr pohledu a zaměřit se na konkrétní místo bez nutnosti složité manipulace s celou sestavou. Manuální ostření pomáhá přizpůsobit obraz vzdálenosti kontrolovaného objektu a získat lépe čitelné záběry případných prasklin, usazenin nebo jiného poškození.

Kvalitní obraz a výkonné LED osvětlení

Obrazový snímač 1/3" CMOS s rozlišením 1,3 Mpx AHD zajišťuje přehledný přenos obrazu na připojený tablet v reálném čase. Široký zorný úhel 120° poskytuje dobrý přehled o kontrolovaném prostoru a umožňuje zachytit větší část vnitřku potrubí v jediném záběru. Kamerová hlava je vybavena čtyřmi výkonnými bílými LED diodami, které osvětlují tmavá místa a usnadňují rozpoznání detailů i v prostředí bez přirozeného světla.

Odolná konstrukce pro náročné inspekce

Kamerová hlava je vyrobena z odolné nerezové oceli a objektiv chrání safírové sklo, které pomáhá odolávat poškrábání při pohybu v potrubí. Krytí IP68 a odolnost vůči tlaku až 10 bar umožňují použití ve vlhkém prostředí a při kontrolách potrubních systémů. Robustní konstrukce je připravena na pravidelné profesionální používání a pomáhá chránit citlivé části kamery před vodou, nečistotami a mechanickým poškozením.

40metrový kabel s počítadlem vzdálenosti

Naviják z nerezové oceli je vybaven 40m flexibilním kabelem o průměru 7 mm, který umožňuje postupné zavádění kamerové hlavy hluboko do kontrolovaného potrubí. Konstrukce navijáku usnadňuje odvíjení, opětovné navíjení i bezpečné vedení kabelu během práce. Integrované počítadlo zobrazuje odvinutou vzdálenost přímo na obrazovce tabletu, takže lze přesněji určit polohu nalezené závady a zaznamenat ji do výsledné inspekční zprávy.

Kontrola potrubí různých průměrů

Systém je určen pro inspekce potrubí o průměru přibližně 60–450 mm, a nachází tak využití při kontrole různých druhů potrubních tras. Součástí sestavy jsou vodicí prvky pro kamerovou hlavu, které ji pomáhají udržovat ve stabilní poloze a chrání její povrch při pohybu uvnitř potrubí. Správně zvolený vodicí prvek zároveň usnadňuje vystředění kamery a pomáhá získat přehlednější obraz kontrolovaného prostoru.

Odolný tablet a pohodlné ovládání

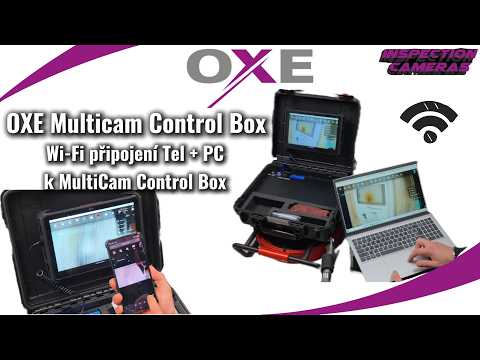

MultiCam Control Box je dodáván s odolným 10,1" tabletem R7 se systémem Android 13, který slouží ke sledování živého obrazu i ovládání připojené kamerové hlavy. Dotykový displej lze používat také v pracovních rukavicích, což usnadňuje obsluhu přímo v terénu. Tablet nabízí připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE, interní úložiště o kapacitě 256 GB a možnost rozšíření pomocí paměťové karty.

Fotografie, videa a profesionální inspekční zprávy

V průběhu kontroly lze pořizovat fotografie ve formátu JPEG a videozáznamy ve formátu MP4, které slouží k dokumentaci zjištěného stavu. Integrovaný software ITS Report s doživotní licencí umožňuje získaná data přehledně spravovat, doplňovat informace o zakázce a vytvářet profesionální inspekční zprávy podle normy EN 13508-2. Hotové zprávy lze exportovat do formátu PDF a následně jednoduše archivovat nebo předat zákazníkovi.

Energie pro dlouhou práci v terénu

Řídicí jednotka i tablet nabízejí provozní dobu přibližně 7 hodin, a umožňují tak provádět také delší inspekce mimo běžné pracovní zázemí. Informace o provozu a nabíjení řídicí jednotky se zobrazují na integrovaném LCD displeji. MultiCam Control Box je uložen v odolném ochranném kufru, který chrání zařízení při přepravě a zároveň poskytuje praktické zázemí pro jeho používání přímo v terénu.

Obsah balení

• 50mm otočná kamerová hlava
• Naviják se 40m kabelem – 1 ks
• MultiCam Control Box s tabletem R7 a softwarem ITS Report
• Propojovací videokabel s 6pinovým konektorem
• Propojovací kabel počítadla metrů s 8pinovým konektorem
• Kabel USB-C / USB-C
• Vodicí prvky pro kamerovou hlavu
• Nabíjecí adaptér řídicí jednotky
• Nabíječka tabletu
• Uživatelské návody
• Těsnicí kroužky
• Čisticí utěrka
• Brašna na nářadí
• Testovací kabel

Technické údaje
