OXE WellCam 50PT-150M-10 Bar MultiCam Control Box - Elektrická 50mm otočná 360° naklápěcí hlava kamery s otočením o 180°

OXE WellCam 50PT-150M-10 Bar MultiCam Control Box

Profesionální kamerový systém je určen pro kontrolu hlubokých vrtů, studní, šachet a potrubí. Elektricky ovládaná 50mm kamerová hlava nabízí neomezené otáčení o 360°, naklápění v rozsahu 180° a manuální ostření. Obrazový snímač s rozlišením 1,3 Mpx AHD, široký zorný úhel 120° a čtyři výkonné LED diody zajišťují přehledný obraz také v tmavém prostředí. Konstrukce z nerezové oceli se safírovým sklem splňuje krytí IP68 a odolává tlaku až 10 bar.

Systém využívá 150m flexibilní kabel s elektrickým navijákem, nastavitelnou rychlostí navíjení a digitálním počítadlem délky. MultiCam Control Box s odolným 10,1" tabletem R7 umožňuje sledovat živý obraz, ovládat kameru a pořizovat fotografie i videa. Software ITS Report s doživotní licencí slouží k vytváření inspekčních zpráv podle normy EN 13508-2 a jejich exportu do PDF.

Řídicí jednotku OXE MultiCam Control Box s odolným Android tabletem si můžete prohlédnout a zakoupit také jako samostatný produkt.

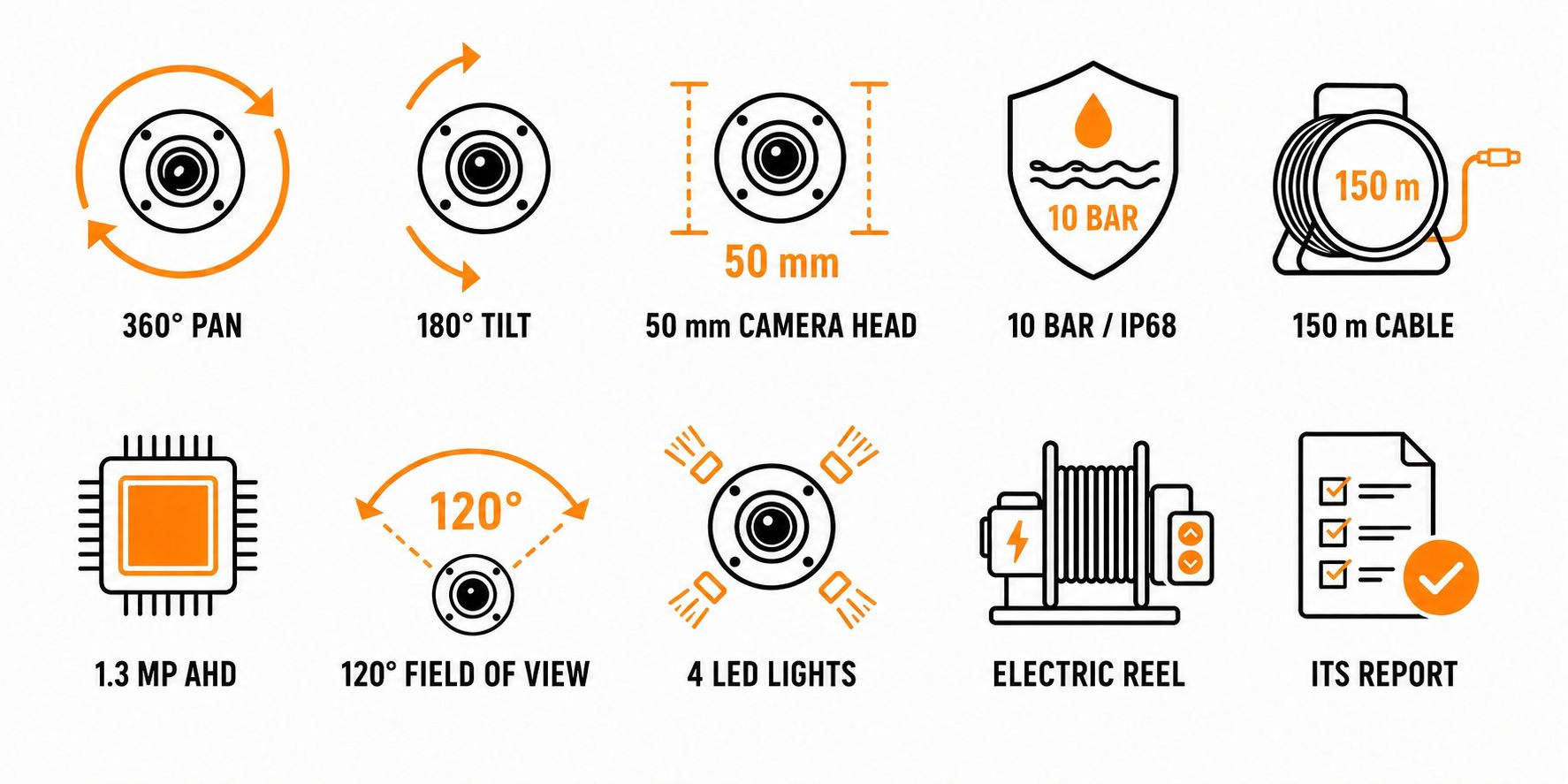

Hlavní funkce

• Elektricky ovládaná 50mm kamerová hlava
• Neomezené otáčení kamery o 360°
• Naklápění kamerové hlavy v rozsahu 180°
• Manuální nastavení ostření
• Obrazový snímač 1,3 Mpx AHD
• Široký zorný úhel 120°
• Čtyři výkonné bílé LED diody
• Vodotěsnost IP68 a odolnost vůči tlaku 10 bar
• Odolná konstrukce z nerezové oceli a safírového skla
• 150m flexibilní kabel s elektrickým navijákem
• Nastavitelná rychlost odvíjení a navíjení kabelu
• Digitální počítadlo odvinuté délky
• Sledování obrazu a pořizování fotografií i videí
• Odolný 10,1" tablet R7 se systémem Android
• Software ITS Report s doživotní licencí a exportem zpráv do PDF

Dosah až 150 metrů

Flexibilní kabel o délce 150 metrů a průměru 8 mm umožňuje kontrolovat hluboké studny, vrty a další obtížně přístupná místa. Kabel využívá vodiče z bezkyslíkaté mědi, odolný polyuretanový plášť a kevlarovou výztuhu. Tato konstrukce zajišťuje potřebnou flexibilitu a současně pomáhá chránit kabel při pravidelném používání v terénu.

Detailní kontrola pomocí otočné kamerové hlavy

Elektricky ovládaná kamerová hlava o průměru 50 mm umožňuje neomezené otáčení o 360° a naklápění v rozsahu 180°. Technik tak může během inspekce plynule měnit směr pohledu a důkladně kontrolovat stěny, spoje, dno i další části sledovaného prostoru. Manuální ostření pomáhá přizpůsobit obraz aktuální vzdálenosti kontrolovaného místa.

Přehledný obraz i v úplné tmě

Kamera využívá 1/3" CMOS snímač s rozlišením 1,3 Mpx AHD a zorným úhlem 120°. Čtyři výkonné bílé LED diody osvětlují tmavé vrty, studny a potrubí, takže lze snadněji rozpoznat praskliny, usazeniny, netěsnosti nebo jiné závady. Obraz je možné sledovat v reálném čase na displeji dodávaného tabletu.

Odolná konstrukce pro práci pod vodou

Tělo kamerové hlavy je vyrobeno z nerezové oceli a objektiv chrání odolné safírové sklo. Kamera splňuje stupeň krytí IP68 a odolává tlaku až 10 bar, díky čemuž je připravena také na inspekce pod vodní hladinou. Provozní teplota od 5 do 50 °C umožňuje využití v různých pracovních podmínkách.

Elektrický naviják s počítadlem délky

Elektrický naviják usnadňuje odvíjení i zpětné navíjení dlouhého kabelu a umožňuje nastavit rychlost jeho pohybu. Integrovaný digitální měřič zobrazuje aktuální délku vysunutého kabelu v metrech nebo stopách. Technik tak může snadněji určit přibližnou hloubku a polohu nalezené závady.

Pohodlné ovládání prostřednictvím tabletu

MultiCam Control Box je dodáván s odolným 10,1" tabletem R7 se systémem Android, prostřednictvím kterého lze ovládat kamerovou hlavu a sledovat živý obraz. Systém umožňuje pořizovat fotografie ve formátu JPEG a videozáznamy ve formátu MP4. Tablet podporuje ovládání v pracovních rukavicích a připojení přes Wi-Fi, Bluetooth 5.1 a 4G LTE.

Profesionální inspekční zprávy

Software ITS Report s doživotní licencí umožňuje evidovat získaná data a vytvářet inspekční zprávy podle normy EN 13508-2. Do dokumentace lze zahrnout informace o zakázce, pořízené záznamy i zjištěné závady. Hotové zprávy lze následně exportovat do přehledného formátu PDF.

Komplexní systém pro profesionální inspekce

Spojení otočné kamerové hlavy, 150m kabelu, elektrického navijáku a řídicí jednotky vytváří ucelené řešení pro kontrolu vrtů, studní, šachet a potrubí o přibližném průměru 60–450 mm. Celý systém je navržen tak, aby usnadnil samotnou inspekci, přesné zaznamenání nálezů i následné zpracování výsledků.

Obsah balení

• 50mm otočná a naklápěcí kamerová hlava
• Elektrický kabelový naviják se 150m kabelem
• MultiCam Control Box
• Odolný tablet R7
• Software ITS Report s doživotní licencí
• Propojovací videokabel (6pinový)
• Kabel počítadla délky (8pinový)
• Kabel USB-C / USB-C
• Sada vodicích středících prvků pro kamerovou hlavu
• Nabíjecí adaptér řídicí jednotky
• Nabíječka tabletu
• Motorové kabely
• Napájecí kabel
• Uživatelské příručky
• Čisticí utěrka

Technické údaje
